前言
MOS管在电路设计中非常常用，用途包括DC-DC，电平转换等，所以对于MOS管得寄生参数，非常有必要学习

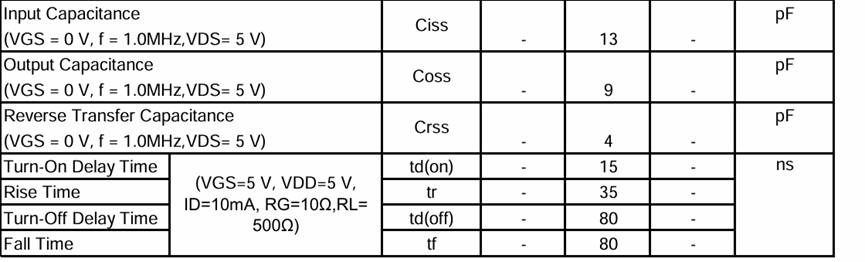

根据提供的MOS管资料，查到如下寄生电容参数
规格书中最大的输入电容才13pF,可以说是相当优秀了

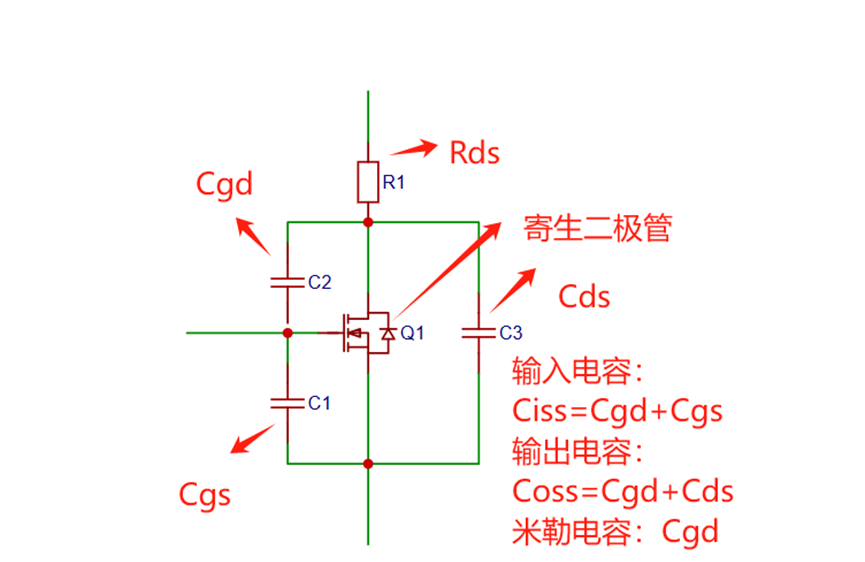

MOS管寄生参数
MOS管的这三个电容参数分别对应不同极间电容，其定义和应用如下：
1. 输入电容（Ciss）
• 定义：Ciss = Cgs + Cgd（栅极-源极电容 + 栅极-漏极电容）
• 作用：反映栅极驱动电路需要充/放电的总电荷量，直接影响MOS管的开关速度。
• 应用影响：Ciss越大，栅极驱动电流需求越高，开关延迟时间越长。
2. 输出电容（Coss）
• 定义：Coss = Cds + Cgd（漏极-源极电容 + 栅极-漏极电容）
• 作用：表征漏极-源极间的等效电容，影响关断时的电压上升率（dV/dt）。
• 应用影响：Coss越大，关断损耗越高（尤其在硬开关拓扑中），且可能引发电压振铃。
3. 反向转移电容（Crss）
• 定义：Crss = Cgd（栅极-漏极电容的米勒电容部分）
• 作用：体现栅漏极间的耦合效应，是米勒效应（Miller Effect）的核心参数。
• 应用影响：Crss越大，米勒平台时间越长，可能导致开关波形振荡并增加驱动损耗。
4，测试条件解读
测试条件解读（VGS=0V, f=1MHz, VDS=5V）：
• VGS=0V：测量时MOS管处于关断状态，电容值由物理结构主导（而非沟道电荷）。
• 高频（1MHz）：高频测试可忽略电荷存储效应，更贴近实际开关场景的容性表现。
• 低VDS电压（5V）：避免高电压下耗尽区变化对电容的非线性影响
