电路拓扑及参数定义
2参数定义
|
参数 |
典型值 |
设计依据 |
|
额定功率 |
1-20MW |
根据储能系统规模确定 |
|
直流输入电压 |
400-1500V DC |
匹配电池 / 光伏系统电压等级 |
|
交流输出电压 |
400V/10kV AC |
并网电压等级 |
|
效率 |
≥98%（额定负载） |
IEC 62109 标准 |
|
过载能力 |
120% 持续 1 分钟 |
满足电机启动等短时过载需求 |
|
防护等级 |
IP65（户外型） |
适应风沙、雨雪等恶劣环 |
电气组成设计
主电路设计
（1）IGBT模块选型
选型公式： 电压等级：Vigbt≥1.5×Vdc_max电流容量：Iigbt≥1.2×Irated
散热设计：
损耗计算：Ploss=VCE_sat×Iavg×D（D为占空比）
散热器选型：热阻Rth≤(Tj−Ta)/Ploss（目标结温≤125℃）
(2）电抗器设计
电感值计算：
磁芯选择：高频应用优先选纳米晶磁芯（损耗< 500mW/cm³@100kHz）

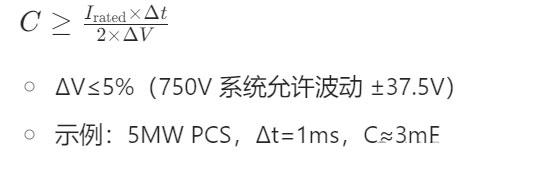

（3）直流支撑电容
容量计算
2.控制电路设计
（1）主控芯片选型
关键参数
运算能力：≥150MHz浮点运算
ADC精度：16位，采样率≥1MSPS
PWM通道：≥6路，死区时间可调
（2）驱动电路设计
隔离要求
隔离电压≥5kV（根据电网电压等级）
推荐器件：2SD315AI（集成过流保护）
3.保护电路设计
（1）过压保护
动作阈值1.1倍直流母线电压（750V系统设为825V）
吸收电路压敏电阻（MOV）+ TVS 管组合，能量吸收能力≥10kJ
（2）过流保护
传感器选择：闭环霍尔传感器（精度±0.5%，响应时间≤1μs）
熔断特性：快速熔断器（如Bussmann 1008 系列），分断时间≤10ms
结构设计
1.箱体布局
2.散热系统
液冷方案：
冷却液：50%乙二醇水溶液（-30℃防冻）
泵流量：≥10L/min，扬程≥5m
散热器：板式换热器，换热面积≥2㎡
温度控制：
IGBT结温≤125℃，散热器出水温度≤55℃
电磁兼容性（EMC）设计
1. EMI 抑制措施
|
干扰类型 |
抑制方法 |
标准要求 |
|
传导干扰 |
共模电感 + Y 电容（4.7nF） |
EN 61000-3-2（谐波电流） |
|
辐射干扰 |
金属屏蔽箱体（屏蔽效能≥60dB） |
FCC Part 15 Class A |
|
地环路干扰 |
单点接地 + 绝缘安装柱 |
IEC 61800-3（工业环境） |
2.滤波器设计
LC滤波器参数
电感：3mH（差模）+ 10mH（共模）
电容：40μF（差模）+ 10nF（共模）
截止频率2kHz（满足THD≤3%）
器件选型清单
|
器件类型 |
选型型号 |
技术参数 |
数量 |
|
FF1200R12IP4 |
1200V/1200A，开关频率 15kHz |
16 |
|
|
电抗器 |
定制纳米晶电抗器 |
5mH/1000A，温升≤45K |
2 |
|
直流电容 |
江海 3mF/1000V |
ESR≤5mΩ，寿命 10 万小时 |
48 |
|
滤波器 |
LC 滤波器（L=3mH, C=40μF） |
截止频率 2kHz，THD≤3% |
1 |
|
主控芯片 |
300MHz 浮点 DSP，16 路 ADC |
1 |
|
|
驱动电路 |
2SD315AI |
5kV 隔离，IGBT 过流保护 |
16 |
|
快速熔断器 |
Bussmann 1008-1000A |
分断能力 100kA，响应时间≤10ms |
4 |
|
液冷系统 |
派克板式换热器 |
换热功率 50kW，工作压力 1.6MPa |
1 |
测试与验证
1.型式试验项目
|
试验项目 |
测试标准 |
合格指标 |
|
效率测试 |
IEC 62109 |
≥98%（额定负载） |
|
谐波测试 |
IEEE 519 |
THD≤5%（并网电流） |
|
防护等级测试 |
IEC 60529 |
IP65（喷水试验无渗漏） |
|
振动测试 |
IEC 60068-2-6 |
10-500Hz，加速度≤5g |
2.现场调试步骤
静态测试绝缘电阻≥100MΩ，直流母线耐压1500V DC/1min
空载运行不带负载启动，验证控制逻辑
加载测试从25%→50%→75%→100%负载递增，记录温升曲线
电网扰动测试模拟电压跌落（0.2倍额定电压），验证LVRT能力
可靠性设计
1.冗余设计
电源系统双路AC/DC输入
2.环境适应性
温湿度范围-40℃~+55℃，湿度≤95%（无凝露）
防腐蚀处理盐雾试验1000小时（ASTM B117 标准）
本方案适用于光伏储能、电网调频、工业UPS等场景，可根据具体应用需求调整功率等级和防护配置。
