隔离接口：隔离485收发器、隔离CAN收发器、隔离I2C选型表

样品申请询价技术咨询在线咨询

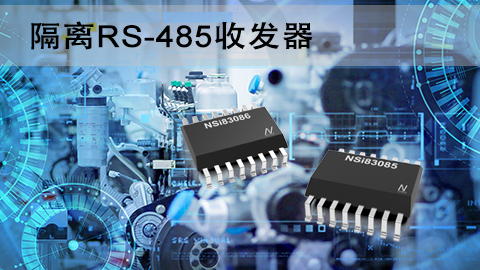

隔离485收发器

NSi83085和NIRS485为纳芯微数字隔离技术的高可靠性半双工隔离485转换器，NSi83086为全双工隔离485转换器。隔离485具有失效安全防护功能，保证当接收器输入开路或短路时输出为高电平，接收器输入阻抗为1/8单元负载，最多可连接多达256个负载至总线。

产品名称

通讯模式

通信速率(Mbps)

逻辑侧供电电压(V)

总线侧供电电压(V)

共模电压(V)

工作温度(℃）

CMTI(kV/us)

绝缘等级

绝缘耐压(kVrms)

浪涌耐压值(kV)

MSL

封装

产品等级

NSi83086

全双工

12

2.5~5.5

3~5.5

-7~12

-40~105

100

基本绝缘

5

7

2

SOW16

工业级

NIRS485

半双工

1

2.5~5.5

3~5.5

-7~12

-40~105

100

基本绝缘

5

7

1

SSOP16

工业级

NSi83085

半双工

0.5

2.5~5.5

3~5.5

-7~12

-40~105

100

基本绝缘

5

7

2

SOW16

工业级

NSi83086A

全双工

12

2.5~5.5

3~5.5

-7~12

-40~105

100

基本绝缘

5

7

2

SOW16

工业级

NSi83085A

半双工

0.5

2.5~5.5

3~5.5

-7~12

-40~105

100

基本绝缘

5

7

2

SOW16

工业级

隔离CAN收发器

NSi10xx是隔离的CAN收发器，集成了两通道的数字隔离器和一个高可靠性CAN收发器。 数字隔离器是基于NOVOSENSE电容隔离技术的氧化硅隔离。 高集成度的解决方案可以帮助简化系统设计并提高可靠性。 NSi10xx设备已通过UL1577安全认证，支持5kVrms绝缘耐压，同时提供高电磁抗扰度，辐射低 ，数据速率高达1Mbps，并且可以支持至少110个CAN节点。

产品名称	供电电压(V)	共模电压(V)	通信速率(最大)(Mbps)	隔离耐压(Vrms)	工作温度(℃)	总线保护电压(V)	绝缘等级	CMTI(kv/us)	产品等级	封装
NSi1050-DDBR	4.5~5.5, 2.5~5.5	-12~12	1	5	-40~125	-40~40	基本绝缘	100	工业级	DUB8
NSi1050-DSWR	4.5~5.5, 2.5~5.5	-12~12	1	3	-40~125	-40~40	加强绝缘	100	工业级	SOW16

隔离I2C

NSi810x系列是高可靠性的双通道双向I²C数字隔离器。提供符合UL1577的电气隔离耐压3.75kVrms/5kVrms，且具有高电磁抗扰度和低辐射的特性。数据传输速率高达150Mbps，共模瞬态抗干扰度(CMTI)高达150kV/us。支持I²C接口、SMBus、PMBus等。I²C时钟速率可达2MHz。提供数字通道方向配置选择、输出默认高电平和低电平选择。宽供电范围可直接对接大多数MCU等数字接口，并且可以方便的提供电平转换功能。出色的系统级电磁兼容（EMC）性能，增强了使用的可靠性和稳定性。

产品名称	串行时钟	串行数据	通道数	隔离耐压(kVrms)	绝缘等级	CMTI(kV/us)	通信速率(Mbps)	产品等级	工作温度(℃)	封装
NSi8100N	双向	双向	2	3.75	基本绝缘	150	4	工业级	-40~125	SOP8
NSi8100W	双向	双向	2	5	基本绝缘	150	4	工业级	-40~125	SOW16
NSi8100NC	双向	双向	2	3.75	基本绝缘	150	4	工业级	-40~125	SOP8

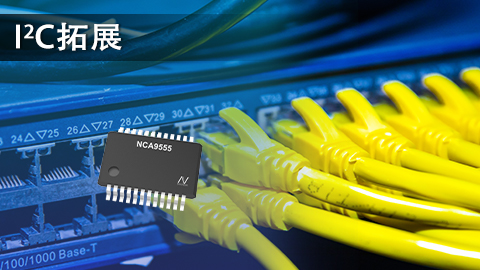

非隔离接口 I2C拓展

我们提供丰富的I²C接口芯片解决方案，如I²C总线缓冲器、I/O口扩展器、I²C开关和多路复用器、电平转换器等，这些器件具有宽供电电压范围，支持业界通用电平标准及封装，广泛适用于服务器、电力、通信设备、工业自动化等应用中。借助纳芯微I²C缓冲转换器、I/O扩展器和开关产品系列，可简化I²C总线并达到减少通信错误的目的。

产品名称	功能 Function	特性 Feature	供电电压(V)	频率(最大) (kHz)	通道数	I/O数量	地址	工作温度(℃)	产品等级	封装
NCA9306	电平转换器	使能	1.2~3.3, 1.8~5.5	400	1	0	0	-40~85	工业级	VSSOP8/TSSOP8
NCA9617	电平转换/中继器	缓冲，使能	0.8~5.5, 2.2~5.5	1000	1	0	0	-40~85	工业级	MSOP8
NCA9555	GPIO拓展器	中断，内部上拉	2.3~5.5	400	0	16	8	-40~85	工业级	TSSOP24
NCA9545	I2C总线开关/复用器	中断，复位	2.3~5.5	400	4	0	4	-40~85	工业级	MSOP8/SOP8
NCA9511	热插拔缓冲	缓冲，使能	2.7~5.5, 2.7~5.5	400	1	0	0	-40~85	工业级	MSOP8/SOP8
